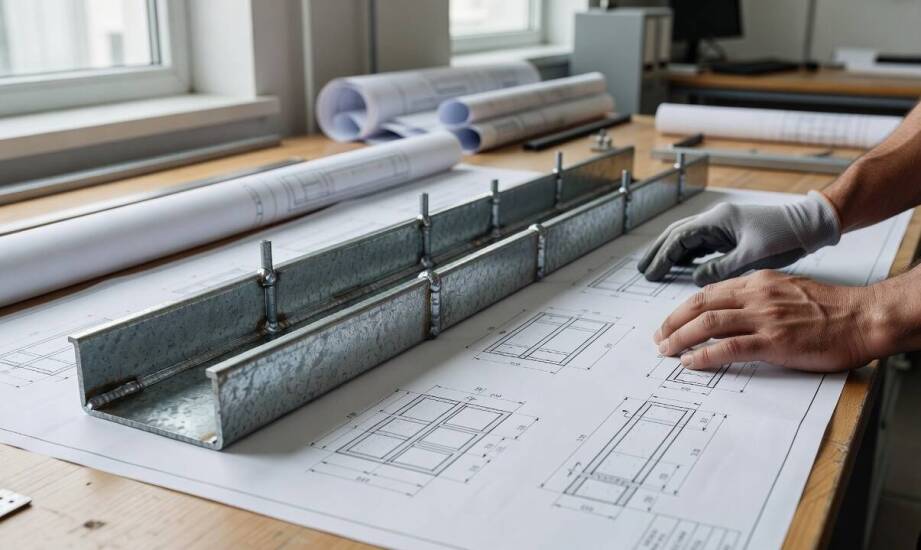

Jak czytać kartę techniczną szyny kotwiącej przed wpisaniem jej do specyfikacji prefabrykatu

Przygotowanie rzetelnej specyfikacji prefabrykatu wymaga przełożenia ogólnych założeń projektowych na bardzo konkretny opis elementów złącznych. W tym procesie karta techniczna staje się podstawowym narzędziem pracy inżyniera konstruktora oraz technologa. Właściwa interpretacja zawartych w niej danych pozwala uniknąć niejednoznaczności podczas późniejszego zamawiania materiałów budowlanych. Projektant musi dokładnie zrozumieć, w jaki sposób zinterpretować każdy parametr podany przez wytwórcę, aby element zachował integralność po wbudowaniu.

Kluczowe pola karty technicznej szyny kotwiącej

Dokumentacja techniczna dzieli się na kilka wyspecjalizowanych sekcji, z których każda odpowiada za inny aspekt pracy elementu w docelowej konstrukcji. Podstawą jest geometria profilu wpływająca bezpośrednio na kompatybilność z zastosowanym szalunkiem oraz układem prętów zbrojeniowych wewnątrz prefabrykatu. Producenci stosują w katalogach standardowe oznaczenia liczbowe, na przykład 28/15 lub 40/22. Pierwsza wartość określa zawsze wysokość, natomiast druga szerokość zewnętrzną przekroju. Same suche wymiary nie wystarczą jednak do pełnego scharakteryzowania elementu.

Zasadniczą rolę odgrywa nośność określana za pomocą wartości charakterystycznych dla sił wyrywających i ścinających. Zestawienia tabelaryczne w karcie zawsze odnoszą się do ściśle określonych warunków brzegowych panujących w zakładzie i na budowie. Maksymalne dopuszczalne obciążenia zależą silnie od klasy wytrzymałości użytego betonu, dystansu od swobodnej krawędzi płyty oraz występowania ewentualnych spękań w strefie zakotwienia. Oprócz parametrów mechanicznych duże znaczenie ma zabezpieczenie antykorozyjne determinujące odporność złącza w środowisku docelowym. Wybór między stalą węglową pokrytą tradycyjnym ocynkiem ogniowym a droższą stalą nierdzewną zależy całkowicie od agresywności otoczenia.

Szczególnym rodzajem dokumentu uzupełniającego kartę jest deklaracja właściwości użytkowych (DoP). Stanowi ona wyłączną, wiążącą deklarację samego producenta, a nie dokument certyfikowany przez zewnętrzną jednostkę notyfikowaną. W przypadku elementów objętych Europejską Oceną Techniczną (ETA) inżynier spotyka się z odwołaniami do wytycznych jednostek oceny technicznej (TAB) oraz stosownych europejskich dokumentów oceny (EAD). Zadaniem projektanta przygotowującego dokumentację produkcyjną jest zestawienie zadeklarowanych parametrów z rzeczywistymi wymaganiami statycznymi danego projektu.

Parametr deklarowany w karcie asortymentowej opisuje właściwości wyrobu wyłącznie w idealnych warunkach odniesienia, określonych laboratoryjnie. Wymagania konkretnej inwestycji kubaturowej czy infrastrukturalnej często okazują się znacznie surowsze. Wynika to zazwyczaj z występowania cyklicznych obciążeń dynamicznych, obciążeń wiatrem lub niestandardowych rozwiązań mocowania ciężkich fasad. Umieszczenie w końcowej specyfikacji samej nazwy handlowej produktu rodzi ogromne ryzyko błędnego wyboru.

Dopasowanie systemu do prefabrykatu i błędy specyfikacyjne

Przeniesienie danych z projektu do zamówienia często ujawnia luki w początkowych założeniach architektonicznych. Wykorzystywane w nowoczesnych zakładach prefabrykacji szyny pec-ta o różnych wielkościach przekroju wymagają bezwzględnego dopasowania dokumentacji technicznej do układu sił. Profil zachowa swoje nominalne właściwości tylko wtedy, gdy pracownicy w fabryce zachowają wytyczne dotyczące odpowiedniego osadzenia w formach.

Zbyt bliskie umieszczenie elementu mocującego przy zewnętrznej krawędzi betonu niemal zawsze wymusza konieczność redukcji dopuszczalnych sił poprzecznych i podłużnych. Zamiast opierać się na uogólnionych wzorach redukcyjnych, inżynier powinien odsyłać bezpośrednio do tabel nośności i parametrów montażowych dla konkretnego profilu. Każdy producent przeprowadza własne cykle badań na swoich autorskich rozwiązaniach. Stosowanie ogólnych reguł obniżania nośności często skutkuje niebezpiecznym niedoszacowaniem układu.

Wśród najczęstszych pomyłek konstruktorskich znajduje się mechaniczne przepisywanie opisu handlowego z pominięciem sprawdzenia założeń statycznych w katalogu. Projektanci przygotowujący rysunki warsztatowe nierzadko lekceważą wymagane tolerancje wymiarowe. Minimalna otulina betonowa chroniąca kotwy czy maksymalne przesunięcie szyny względem osi zbrojenia to czynniki kluczowe dla poprawności montażu. Zignorowanie wytycznych środowiskowych, na przykład założenie klasy korozyjności C1 w miejscu narażonym na warunki morskie odpowiadające klasie C4, szybko prowadzi do degradacji węzła.

Działająca w sektorze dystrybucji techniki zamocowań firma Artur Popielski Bonato Polska pełni funkcję wyłącznego krajowego przedstawiciela marki HAZ Metal. Przedsiębiorstwo dostarcza na rynek stalowe elementy kotwiące przeznaczone dla branży budowlanej i zakładów produkcyjnych. Zespół zapewnia również doradztwo techniczne pomagające w poprawnym przetworzeniu wymogów projektowych na precyzyjną specyfikację asortymentową. Weryfikacja odpowiednich wytycznych przez specjalistów znacząco wspiera pracę technologów.

Prawidłowo odczytana karta techniczna wystarcza do zamówienia odpowiednich elementów tylko przy prostych projektach o dużej rezerwie bezpieczeństwa. Przy skomplikowanych rozwiązaniach architektonicznych lub wysokich obciążeniach dynamicznych konieczna staje się wymiana informacji na linii projektant-dostawca. Ścisła koordynacja działań osób odpowiadających za statykę, technologów fabryki oraz dystrybutorów pozwala zoptymalizować koszty produkcji, zachowując jednocześnie pełne bezpieczeństwo gotowej konstrukcji.
